HSK-Prinzip
Das ZeroClamp® Nullpunktspannsystem setzt neue Maßstäbe in Ihrer Spanntechnik: Höchste Präzision für flexible Fertigung durch spielfreies Spannen. Mit patentiertem HSK-Prinzip vereint ZeroClamp® höchste Genauigkeit mit einfachster Handhabung:
- Wiederholgenauigkeit von 2,5 µm durch HSK-Prinzip
- Nur ein Spannbolzentyp für alle Anwendungen – keine Frei- oder Wanderbolzen
- Thermosymmetrie – automatischer Ausgleich von Wärmeeinflüssen
- Kein Verkanten bei Schräglage durch konstruktive Maßnahmen
- Pneumatisches System mit geringer Bauhöhe und nur 6 bar Lösedruck
- 4 Größen verfügbar: Ø 90/120/138/190 mm mit Haltekräften von 12,5 bis 60 kN
- Optional mit Indexierung für definierte Winkelpositionen
- Selbsthemmendes System – Spannvorrichtung bleibt auch bei Energieausfall gesichert
Nullpunktspannung für Fräsen, Drehen, Erodieren, Messen und Schleifen – flexibel, präzise und zuverlässig.

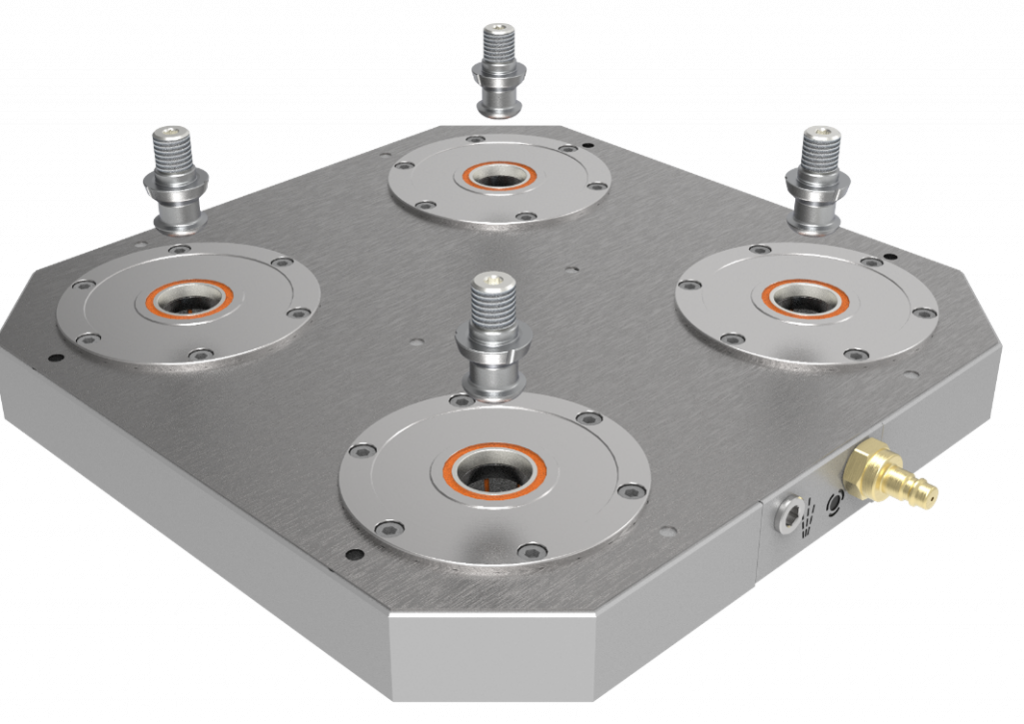

Optimale Integration
Maschinenspezifische Basiseinheiten optimieren Ihre Rüstprozesse: Perfekt angepasste Nullpunktspann-Lösungen für Ihre Werkzeugmaschine. Mit maßgeschneiderten Basisplatten vereint ZeroClamp® optimale Integration mit maximaler Flexibilität:
- Maschinenspezifische Auslegung für DMG, HERMLE, MAZAK, HURCO und weitere Hersteller
- Freie Wahl von Spanntopfanzahl, Größe und Anordnung nach Ihren Anforderungen
- Standard-Basiseinheiten mit 2, 4 oder 6 Spanntöpfen sofort verfügbar
- Individuelle Stichmaße für optimale Werkstückpositionierung
- Energiezufuhr über Maschinentisch oder Anschlussblock möglich
- Anpassung an vorhandene T-Nuten und Tischmaße
- Optionale mittige Spanntöpfe für maximale Stabilität bei großen Werkstücken
- Komplettberatung durch kompetentes Anwendungstechnik-Team
Maßgeschneiderte Nullpunktspann-Lösungen für jede Werkzeugmaschine – perfekt integriert, individuell angepasst und sofort produktiv.
Umfangreiches Zubehör
ZeroClamp® Zubehör erweitert Ihre Spannvielfalt: Komplette Systemlösungen für jeden Anwendungsfall. Mit umfangreichem Zubehörprogramm vereint ZeroClamp® maximale Flexibilität mit höchster Kompatibilität:
- Spannbolzen für alle Spanntopfgrößen – universell einsetzbar
- Konsolen und Spannschienen für flexible Werkstückaufnahme
- Zentrischspanner für direktes Spannen von Roh- und Fertigteilen
- Aufsatzbacken (Grip-Backen und hartmetallbeschichtet) für verschiedene Anwendungen
- Indexierbleche für winkelgenaue Positionierung
- Automationskonsolen mit erhöhtem Abstützmoment für schwere Bearbeitung
- Luftverbinder, Schnellkupplungen und Luftleitungen für einfache Installation
- Adapter für Kompatibilität mit Systemen marktbegleitender Anbieter
Komplettes Zubehörprogramm für ZeroClamp® Nullpunktspannsysteme – vielseitig, kompatibel und sofort verfügbar.
Das ZeroClamp® Nullpunktspannsystem setzt neue Maßstäbe in Ihrer Spanntechnik: Höchste Präzision für flexible Fertigung durch spielfreies Spannen. Mit patentiertem HSK-Prinzip vereint ZeroClamp® höchste Genauigkeit mit einfachster Handhabung:
- Wiederholgenauigkeit von 2,5 µm durch HSK-Prinzip
- Nur ein Spannbolzentyp für alle Anwendungen – keine Frei- oder Wanderbolzen
- Thermosymmetrie – automatischer Ausgleich von Wärmeeinflüssen
- Kein Verkanten bei Schräglage durch konstruktive Maßnahmen
• Pneumatisches System mit geringer Bauhöhe und nur 6 bar Lösedruck - 4 Größen verfügbar: Ø 90/120/138/190 mm mit Haltekräften von 12,5 bis 60 kN
- Optional mit Indexierung für definierte Winkelpositionen
- Selbsthemmendes System – Spannvorrichtung bleibt auch bei Energieausfall gesichert
Nullpunktspannung für Fräsen, Drehen, Erodieren, Messen und Schleifen – flexibel, präzise und zuverlässig.
Maschinenspezifische Basiseinheiten optimieren Ihre Rüstprozesse: Perfekt angepasste Nullpunktspann-Lösungen für Ihre Werkzeugmaschine. Mit maßgeschneiderten Basisplatten vereint ZeroClamp® optimale Integration mit maximaler Flexibilität:
- Maschinenspezifische Auslegung für DMG, HERMLE, MAZAK, HURCO und weitere Hersteller
- Freie Wahl von Spanntopfanzahl, Größe und Anordnung nach Ihren Anforderungen
- Standard-Basiseinheiten mit 2, 4 oder 6 Spanntöpfen sofort verfügbar
- Individuelle Stichmaße für optimale Werkstückpositionierung
- Energiezufuhr über Maschinentisch oder Anschlussblock möglich
- Anpassung an vorhandene T-Nuten und Tischmaße
- Optionale mittige Spanntöpfe für maximale Stabilität bei großen Werkstücken
- Komplettberatung durch kompetentes Anwendungstechnik-Team
Maßgeschneiderte Nullpunktspann-Lösungen für jede Werkzeugmaschine – perfekt integriert, individuell angepasst und sofort produktiv.
ZeroClamp® Zubehör erweitert Ihre Spannvielfalt: Komplette Systemlösungen für jeden Anwendungsfall. Mit umfangreichem Zubehörprogramm vereint ZeroClamp® maximale Flexibilität mit höchster Kompatibilität:
- Spannbolzen für alle Spanntopfgrößen – universell einsetzbar
- Konsolen und Spannschienen für flexible Werkstückaufnahme
- Zentrischspanner für direktes Spannen von Roh- und Fertigteilen
- Aufsatzbacken (Grip-Backen und hartmetallbeschichtet) für verschiedene Anwendungen
- Indexierbleche für winkelgenaue Positionierung
- Automationskonsolen mit erhöhtem Abstützmoment für schwere Bearbeitung
- Luftverbinder, Schnellkupplungen und Luftleitungen für einfache Installation
- Adapter für Kompatibilität mit Systemen marktbegleitender Anbieter
Komplettes Zubehörprogramm für ZeroClamp® Nullpunktspannsysteme – vielseitig, kompatibel und sofort verfügbar.
Spanntopf, das Herzstück
Pneumatischer Aufbau
- 6 Bar Lösedruck
- Geringes Gewicht
- Geringe Bauhöhe
- Einfache Mechanik
- Geschlossenes System

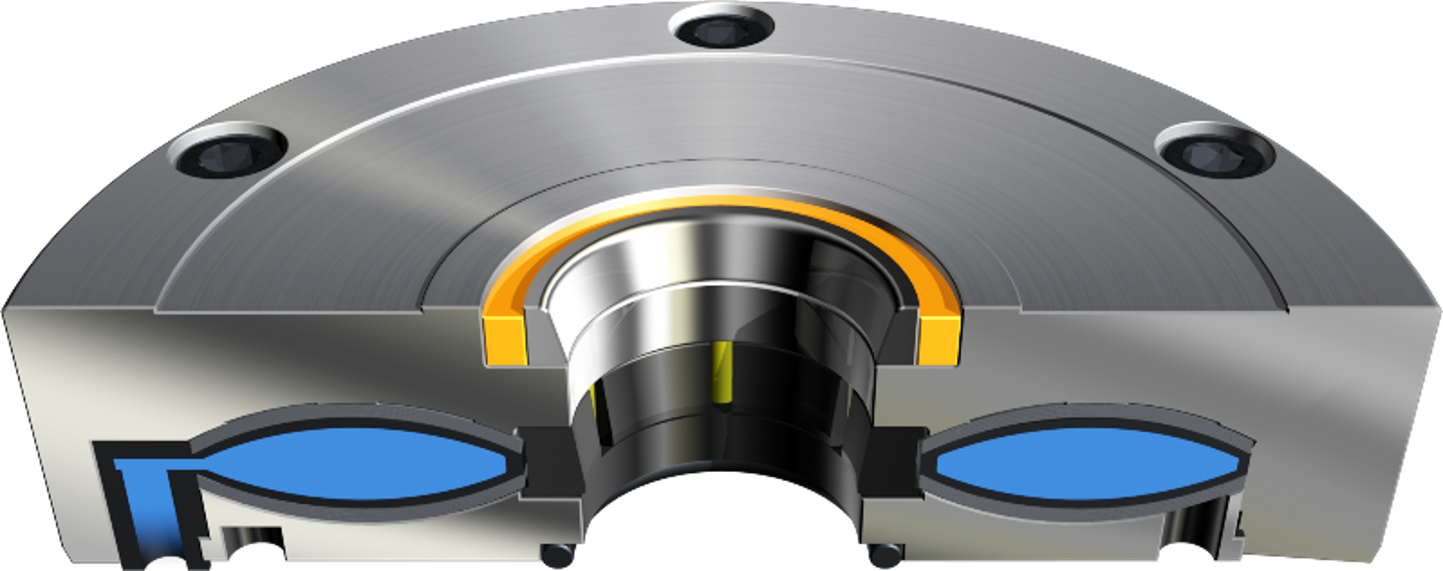

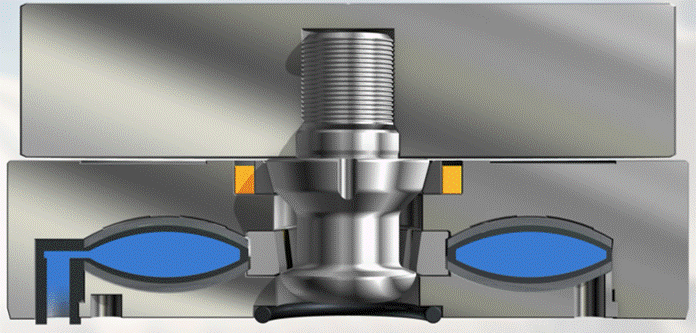

Pneumatische Funktionsweise
- Verriegeln über Spannzange
- Zentrieren über HSK‑Prinzip
- Spannen über Federbleche
- Staudruckabfrage/ Ausblasfunktion über Bauteilauflage
Pneumatische Funktionsweise

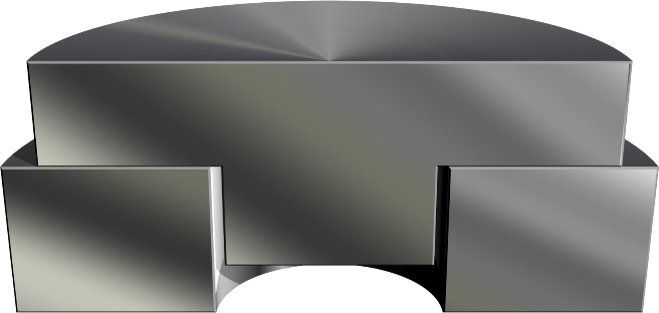

Mechanische Funktionsweise
Mechanische Funktionsweise
Ein im Schieberbereich ausgesparter Kolben ist dort mit Mitnehmern ausgestattet, die unter einem Winkel von 15° angeordnet sind und in die Schieber eingreifen.
Bei einer Hubbewegung des Kolbens werden die Spannschieber radial bewegt und verriegeln den Spannbolzen über die Federkraft der 14 Spannfedern.

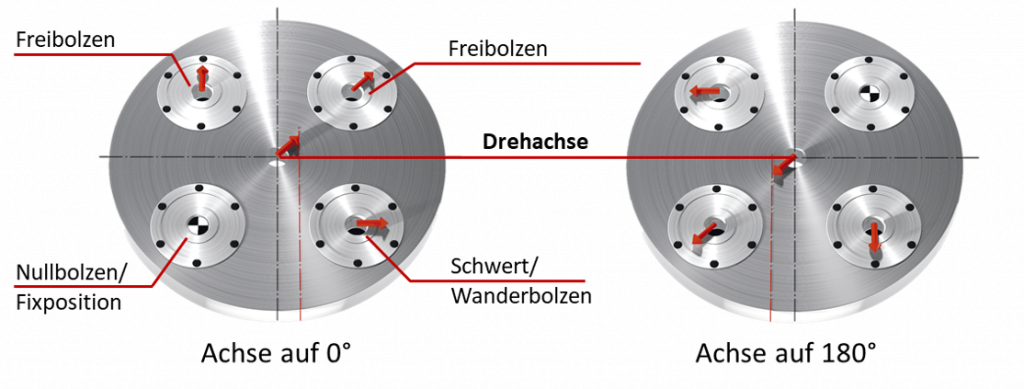

Zentrierung
Klassische Systeme
Schwierige Kompensation bei Wärmeausdehnung
→ Nullpunkt verschiebt sich undefiniert

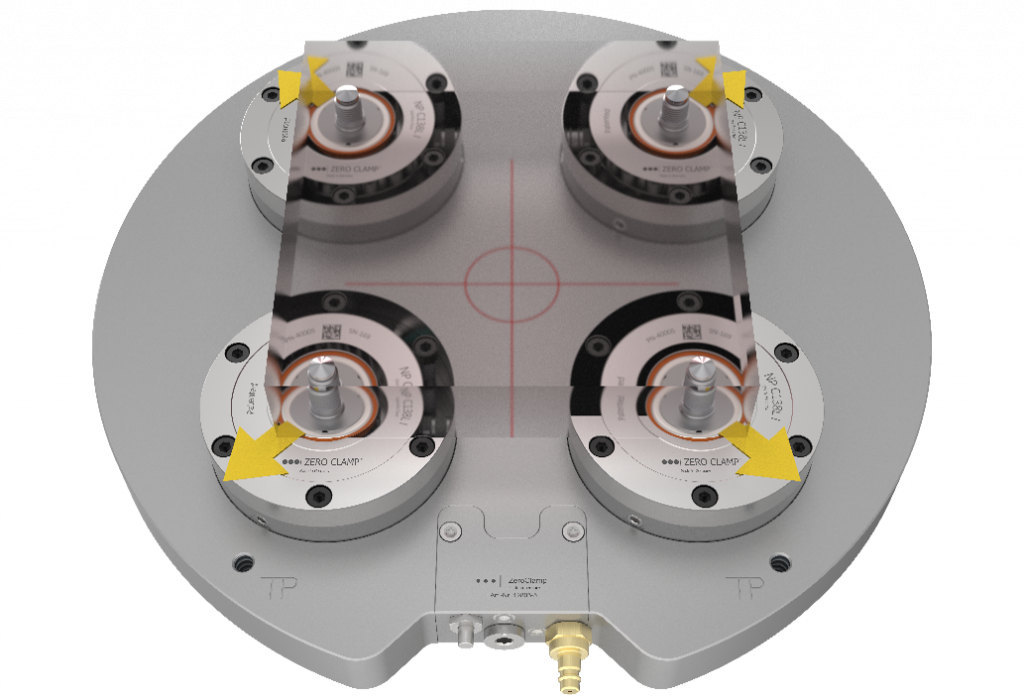

ZeroClamp® System
- Kompensation der Wärmeausdehnung zur Mittelachse
- Ausgleich von Stichmaßfehlern von ± 0,05 mm pro Topf
→ Fester Nullpunkt in Tischmitte
Bolzentypen

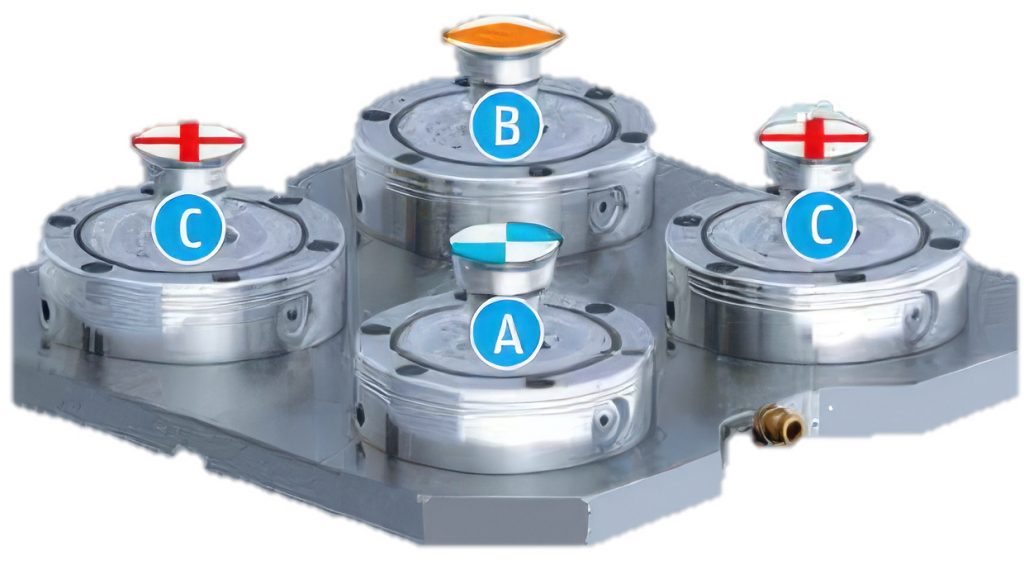

Klassische Systeme
3 verschiedene Bolzentypen notwendig
A: 1x Nullbolzen, B: 1x Wanderbolzen, C: 2x Freibolzen
- 3x höherer Lager- und Kostenaufwand
- Erhöhte Fehleranfälligkeit
- Verkantgefahr bei Schräglage
- Zusätzliche Dokumentation nötig
ZeroClamp® System
1 Bolzentyp ausreichend
- Unkompliziert einsetzbar
- Einfache Vorratshaltung des Bolzens
- Kein Verkanten, auch bei Schräglage
- Keine aufwendige Dokumentation
- Auch bei schweren/ unsymmetrischen
Bauteilen benutzerfreundlich
Genauigkeit

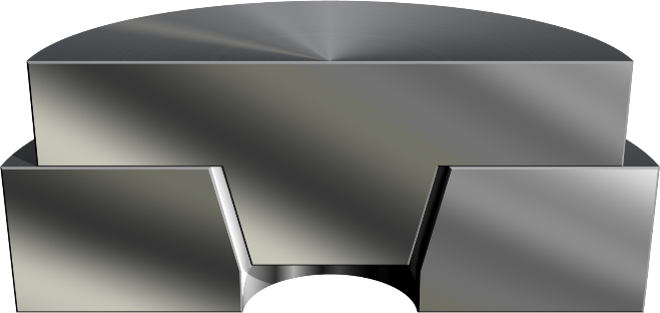

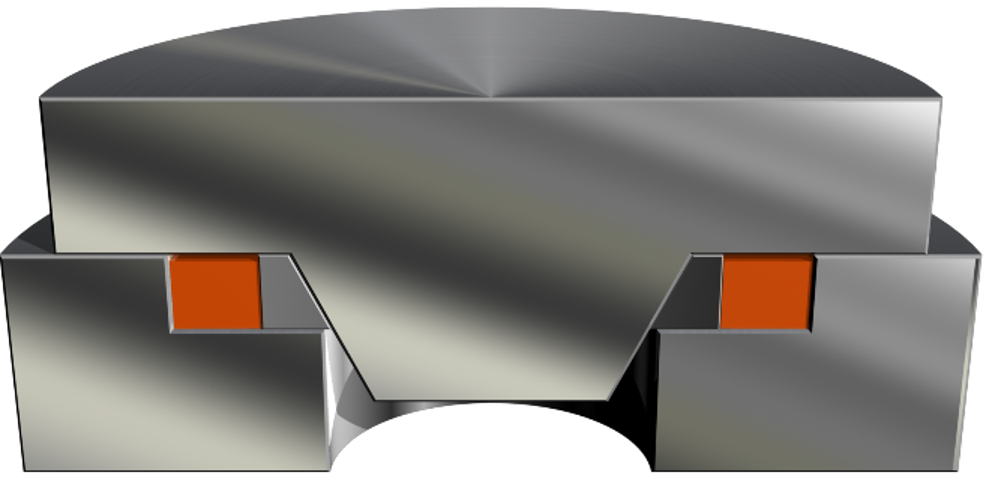

Klassische Systeme
Positionierung über zylindrische oder Konische Spielpassung
Beispiel:
Passungsspiel Bolzen/Aufnahme: Ø 32h5/ H5= 22 µm

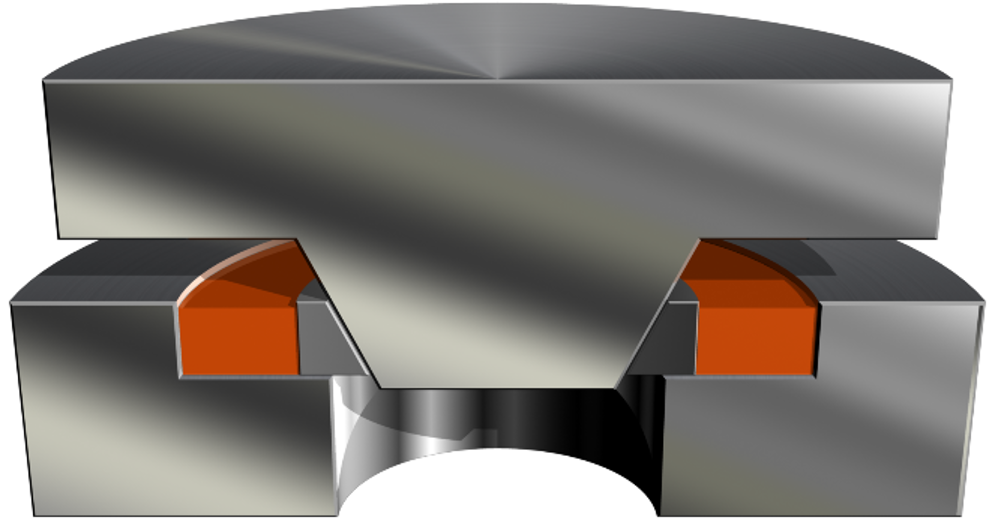

ZeroClamp® System
- Prinzip des HSK Werkzeugkegel
- Dadurch radiale Spielfreiheit und axiale Plananlage gewährleistet
Wiederholgenauigkeit < 2,5 µm
